Задній міст — це елемент трансмісії в задній частині автомобіля передає крутний момент від кардана на задні колеса.
Функції заднього моста
Даний агрегат виконує три завдання:
-
Передає крутний момент на провідні колеса. Він збільшує крутний момент за рахунок понижувальної передачі. Також він змінює площину обертання, дозволяючи коленвалу, що обертається уздовж осі авто, крутити колеса, осі обертання яких перпендикулярні кузову.
-
Дозволяє колесам обертатися з різними кутовими швидкостями. Цей ефект досягається за допомогою диференціала, перераспределяющего крутний момент. На позашляховиках додана можливість блокування диференціала, завдяки чому автомобіль може подолати складний ділянку, на якій буксує одне з коліс.
-
Служить опорою для коліс і задньої частини кузова. Балка заднього моста утримує провідні півосі, а сам він кріпиться до кузова за допомогою елементів підвіски: тяг, пружин або ресор, амортизаторів.
Пристрій заднього моста в авто

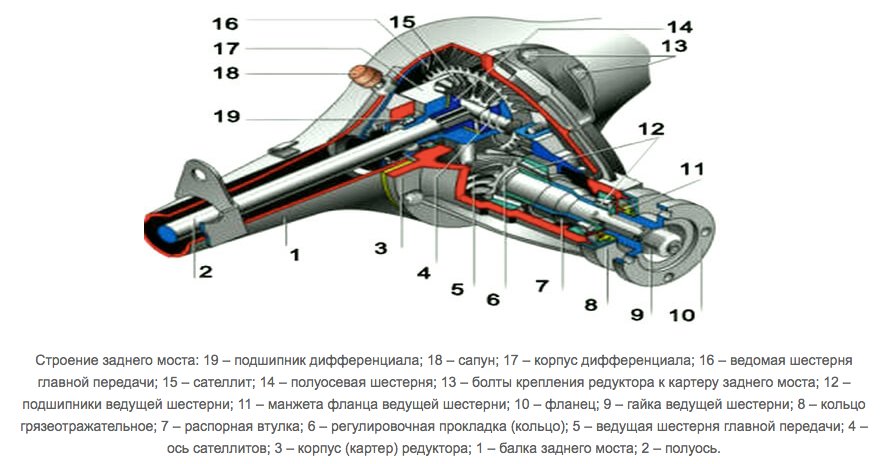

Конструкція агрегату показана на малюнку. Елементи заднього моста встановлені в литому корпусі редуктора і балки. Система працює наступним чином:
-
карданний вал, прикручений до фланця, обертає вісь, на якої знаходиться ведуча шестерня головної передачі;
-
ведена шестерня, яка розташована під кутом 90 градусів до провідної, обертається і приводить в рух сателіти;
-
сателіти крутять шестерні півосей, які обертають колеса.
За рахунок різниці діаметрів шестерень кутова швидкість зменшується, а крутний момент зростає. Передаточне число головної передачі відрізняється на різних моделях автомобілів і коливається в районі 4. На пікапах і фургонах він більше, на швидкісних автомобілях менше.
Застосовуються одинарні і подвійні головні передачі, що відрізняються кількістю шестерень. У задньому мосту можуть застосовуватися чотири типи зубчастих передач:
-
Циліндричні, осі обертання яких паралельні. Такі передачі мають найвищий ККД.
-
Конічні, з осями обертання, розташованими під кутом (як правило, прямим). Їх гідність — непоганий ККД, недолік — великий розмір і вага.
-
Червячние — компактні і безшумні передачі з низьким ККД. Не застосовуються на серійних легкових автомобілях і вантажних автомобілях.
-
Гіпоїдні — легкі і невеликі шестерні з високим ККД.
Крім перерахованих деталей, задній міст може включати муфти і шестерні для автоматичної або ручної блокування диференціала. Такі рішення використовуються на позашляховиках і спецтехніки.
Крім перерахованих деталей, в задньому мосту встановлені підшипники кочення, що забезпечують вільне обертання шестерень і півосей. Для зниження опору обертанню і продовження терміну служби агрегату, корпус редуктора наповнений трансмісійним маслом. Для перевірки рівня, доливання і заміни є спеціальна пробка, яка вкручується в отвір з різьбленням по краях.
Під час експлуатації автомобіля необхідно періодично контролювати рівень масла в задньому мосту і міняти його з періодичністю, зазначеної в регламенті обслуговування.
Щоб масло не випливало, в місцях виходу півосей встановлені сальники з маслостойкой гуми або полімерів.
