Стартер — это электромеханическое устройство, предназначенное для запуска двигателя внутреннего сгорания. Он представляет собой электромотор, который работает от автомобильного аккумулятора и обеспечивает коленвалу первоначальную скорость вращение.
Виды стартеров
Многообразие стартеров, используемых на дизельной и бензиновой автотехнике различного назначения, выделяют два типа с редуктором и без редуктора.
Электромотор стартера с редуктором испытывает меньшую нагрузку во время запуска двигателя. Такой механизм способен обеспечить достаточную скорость вращения коленвала даже при минимальном заряде аккумулятора. Использование постоянных магнитов предотвращает проблемы с обмоткой статора. Единственный недостаток — возможность быстрого износа вращательной шестеренки. Однако такая поломка случается лишь при наличии заводского брака.
Вращательная шестерня стартера без редуктора закреплена на оси якоря и непосредственно воздействует на зубчатое колесо коленвала. Благодаря более простой конструкции безредукторные стартеры проще поддаются ремонту, отличаются повышенной надежностью и долгим сроком службы. Недостаток устройств подобного типа состоит в том, что для их работы необходимо больший ток. Это вызывает проблемы с запуском двигателя в зимнее время при разряженном аккумуляторе.
Устройство и принцип работы стартера
Устройства отличаются лишь наличием редуктора и скоростью оборотов электродвигателя. Общий принцип работы такой:
- При повороте ключа зажигания замыкаются контакты.
- Ток поступает на тяговое реле.
- Реле направляет ток на втягивающую обмотку и смещает вилку бендикса.
- Бендикс входит в зацепление с зубцами маховика.
- Одновременно с выдвижением бендикса замыкаются силовые контакты, подающие ток на электродвигатель.
- Вал электромотора с приводной шестерней начинает вращаться, раскручивая маховик и коленвал.
- После запуска двигателя скорость вращения коленвала увеличивается, зубцы маховика начинают двигаться быстрее приводной шестерни и выходят из зацепления.
- После возврата ключа в исходное положение электромагнитное реле отключается, бендикс с зубчатым колесом возвращаются в исходное положение, а электромотор стартера останавливается.

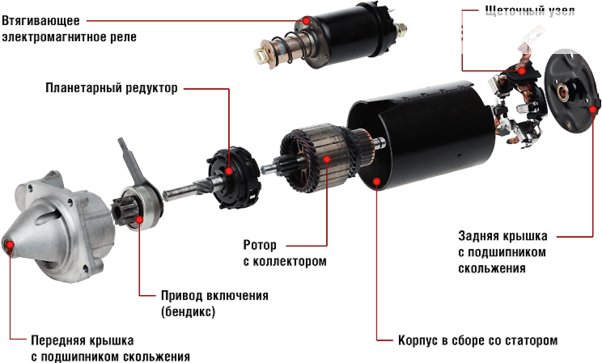

Рисунок 1. Устройство стартера с редуктором.
Рисунок 2. Устройство стартера без редуктора.
Частые неисправности стартера
Если стартер плохо крутит или вовсе не работает, необходимо проверить контакты и состояние электрической цепи, идущей от аккумулятора:
-
Уровень заряда аккумулятора. Разряженная АКБ не может выдать ток, достаточный для быстрого вращения электродвигателя стартера. Эта проблема особенно касается безредукторных устройств, которым необходим большой пусковой ток.
-
Контакты на клеммах аккумулятора. Слабо затянутые или окислившиеся клеммы создают сильное сопротивление в месте контакта. что приводит к чрезмерному падению напряжения в бортовой сети.
-
Состояние провода, идущего на клемму тягового реле. Как и в случае клемм АКБ, плохой контакт или повреждение провода вызовет падение напряжения и не даст стартеру вращать ДВС с достаточной скоростью.
-
Состояние провода, идущего от аккумулятора к стартеру. Толстый прочный провод достаточно сложно повредить. Но он вполне может иметь плохой контакт со стороны АКБ или вывода стартера.
-
Состояние контактной группы замка зажигания. Окислившиеся или выгоревшие контакты не подадут на втягивающее реле напряжение, достаточное для его правильной работы.
Если проблем в электросети не обнаружено, следует демонтировать и проверить стартер. Имеется три распространенных поломки электрической части устройства:
-
изношенные или недостаточно плотно прилегающие к контактам якоря щетки;
-
износ контактов или короткое замыкание обмотки якоря;
-
поломка тягового реле.
Кроме электрических, стартер может иметь механические неисправности. Наиболее часто ломается обгонная муфта (бендикс) и вилка (рычаг) бендикса. Износ бендикса проявляется в виде нетипичного шума при запуске мотора. При этом стартер вращается быстро, не входя в зацепление с маховиком.
Проблемы с запуском двигателя также возникают, если износились зубья на шестернях или втулки (подшипники) стартера, открутились болты крепления механизма, заело тяговое реле или на нем подгорели контакты. Последние могут залипать, в этом случае стартер будет продолжать работу даже после возврата ключа зажигания в исходное положение.
